типов модулей объёмом от 40 до 220 литров и двумя ЗПУ 33/50 мм
19
Модули газового пожаротушения
производство Казахстан, сертифицированная продукция: CT KZ, ТР EAЭC 043/2017, ТР ТС 032/2013
для защиты ценного имущества, важных документов и дорогостоящего электрооборудования, там где нельзя применять пену, воду и порошок
Максимальная надёжность
36
месяцев
гарантия
от производителя
от производителя
лет
30
срок службы модуля
Экономия на эксплуатации
15
лет
до первого освидетельствования
раз
10
ресурс срабатывания
ХЛАДОН 125
CF3CHF2
ХЛАДОН 227ea
С3F7H
ФК
5-1-12
5-1-12
C6F12O
3
вида заправляемых газовых огнетушащих веществ
Модули газового пожаротушения
производство Казахстан, сертифицированная продукция: CT KZ, ТР EAЭC 043/2017, ТР ТС 032/2013
для защиты ценного имущества, важных документов и дорогостоящего электрооборудования, там где нельзя применять пену, воду и порошок
6.5 (66)
9.75 (99)
4.2 (42.8)
95
0.8 (8)
10
Давление срабатывания ППУ, МПа (кгс/см2), не менее
0.5
от - 20 до + 50
2.3
Эквивалентная длина, м, не более
Хладон 125 - 0.9, Хладон 227ea - 1.1, ФК-5-1-12 - 1.2
электромагнитное, пневматическое
Технические характеристики
Рабочее давление, МПа (кгс/см2)
Максимальный коэффициент заполнения, кг/л
Типы применяемых устройств запуска
Скачать полную документацию
Рабочая температура, °С
Остаток ГОТВ, %, не более от массы ГОТВ
Время выхода 95% ГОТВ по массе, с, не более
Давление срабатывания МПУ, bar
Давление газа-вытеснителя, МПа (кгс/см2)
Пробное давление, МПа (кгс/см2)
Скачать документацию по модулям
Отправляя форму, я даю согласие на обработку персональных данных
Всю информацию пришлем на почту или в WhatsApp:
- Каталог модулей Flamex®
- BIM-модели для программы Revit
- Коды АГСК-3 для поиска по базе КазНИИСА
Устройство цилиндрических модулей
Принцип работы в системе АГПТ
Схема модулей в составе батареи
Конструкция модуля
Устройство цилиндрических модулей
Принцип работы в системе АГПТ
Схема модулей в составе батареи
Конструкция модуля
Сигнализатор утечки давления
Баллон модуля
Выпускное отверстие ЗПУ
Манометр
Клапан Шредера
Запорно-пусковое устройство
Сифонная трубка
Место для установки пускателей
- Баллон модуля
- Запорно-пусковое устройство
- Сифонная трубка
- Манометр
- Клапан Шредера
- Выпускное отверстие ЗПУ
- Сигнализатор утечки давления
- Место для установки пускателей
Устройство электромагнитного пуска F112 0030
Контакты для подключения пускового шлейфа для подачи электро-импульса от которого происходит запуск МГП
Контакт подключения электрического пускателя в ЗПУ для запуска модуля газового пожаротушения
Ручной пускатель для запуска модуля ручным способом
Присоединительная резьба для подключения рукава пневматического пускателя
Предохранительная чека ручного пуска для предотвращения незапланированной активации устройства ручного пуска
Устройство пневматического пуска с ручным пускателем F112 0006
Устройство пневматического пуска F112 0007
Присоединительная резьба для подключения рукава пневматического пускателя
Ручной пускатель для запуска модуля ручным способом
Предохранительная чека ручного пуска для предотвращения незапланированной активации устройства
Устройство ручного пуска F112 0005
Возможна установка 3 типов запуска
Модули газового пожаротушения
Рукава системы пневмопуска
Заглушка системы пневмозапуска
Комбинированный ручной пускатель
Стойка для модулей
Электромагнитный пускатель
Ручной пускатель
Рукава высокого давления
Предохранительный клапан
Коллектор
Пневмопускатель
без ручного пускателя
без ручного пускателя
Сигнализатор давления
ведомые модули
пилотный модуль
- Сигнализатор давления
- Коллектор
- Рукава высокого давления
- Ручной пускатель
- Электромагнитный пускатель
- Рукава системы пневмозапуска
- Пневматический пускатель
- Заглушка системы пневмозапуска
- Комбинированный ручной пускатель
- Модули газового пожаротушения
- Стойка для модулей
- Предохранительный клапан
Сборно-разборная стойка
Сборно-разборная стойка предназначена для размещения модулей газового пожаротушения торговой марки «Flamex®» и их соединения в общую сборку для совместной работы в составе централизованных или модульных установок газового пожаротушения.
Модули устанавливаются в стойку и закрепляются хомутами. Стойки бывают одноместные либо многоместные. Количество модулей должно строго соответствовать количеству мест в стойке. Количество мест в стойке варьируется от 1 до 5.
Возможен специальный заказ стоек, рассчитанный под модули количеством более 5 штук
Модули устанавливаются в стойку и закрепляются хомутами. Стойки бывают одноместные либо многоместные. Количество модулей должно строго соответствовать количеству мест в стойке. Количество мест в стойке варьируется от 1 до 5.
Возможен специальный заказ стоек, рассчитанный под модули количеством более 5 штук
Принцип работы модулей в составе батареи
Сигнал от извещателя обнаружения пожара поступает на пожарную панель управления, которая активирует устройство электропуска (5).
Устройство электромагнитного пуска (5) запускает пилотный модуль, давление от которого через рукава системы пневмозапуска (6) активирует ведомые модули через устройство пневмопуска (7 и 9), заглушенные со 2 стороны заглушкой пневмозапуска (8).
Газ из модулей по рукаву высокого давления (3) поступает в коллектор (2) для распределения в защищаемые зоны. В коллекторе устанавливается предохранительный клапан (12) для сброса избыточного давления и сигнализатор давления (1) для подачи сигнала о выходе ГОТВ на пожарную панель управления.
В случае аварийной ситуации, при условии нахождения модулей вне защищаемого помещения, используется ручной пускатель (4) или комбинированный пускатель (9) для ручного пуска системы.
Устройство электромагнитного пуска (5) запускает пилотный модуль, давление от которого через рукава системы пневмозапуска (6) активирует ведомые модули через устройство пневмопуска (7 и 9), заглушенные со 2 стороны заглушкой пневмозапуска (8).
Газ из модулей по рукаву высокого давления (3) поступает в коллектор (2) для распределения в защищаемые зоны. В коллекторе устанавливается предохранительный клапан (12) для сброса избыточного давления и сигнализатор давления (1) для подачи сигнала о выходе ГОТВ на пожарную панель управления.
В случае аварийной ситуации, при условии нахождения модулей вне защищаемого помещения, используется ручной пускатель (4) или комбинированный пускатель (9) для ручного пуска системы.
Стойка для модулей
Сирена звукового оповещения
Модуль газового пожаротушения
С2000-АСПТ (Панель управления)
Кнопка ручного пуска
Информационные таблички
Извещатели обнаружения дыма или тепла
Трубная разводка
- Модуль газового пожаротушения
- Извещатели обнаружения дыма / тепла
- С2000-АСПТ (Панель управления)
- Информационные таблички
- Кнопка ручного пуска
- Сирена звукового оповещения
- Контрольно-пусковой блок C2000-КПБ
- Стойка для модулей
- Трубная разводка
Принцип работы модулей в составе системы АГПТ
Извещатели дыма/тепла (2) при обнаружении признаков пожара передают сигнал на панель управления (3).
Активируются световые табло (4) и сирена (6) с последующей задержкой по времени для эвакуации людей.
Далее система от пускового блока (7) запускает электропускатель на модуле (1) и газ поступает в зону пожара через трубную разводку (9).
Выход огнетушащего вещества происходит не более, чем за 10 секунд, снижая уровень кислорода, охлаждая очаг возгорания и подавляя пожар
Активируются световые табло (4) и сирена (6) с последующей задержкой по времени для эвакуации людей.
Далее система от пускового блока (7) запускает электропускатель на модуле (1) и газ поступает в зону пожара через трубную разводку (9).
Выход огнетушащего вещества происходит не более, чем за 10 секунд, снижая уровень кислорода, охлаждая очаг возгорания и подавляя пожар
Применяемые ГОТВ. Сравнительные характеристики
Влияние на здоровье человека
Опасен
Наименование
и описание
и описание
все газовые огнетушащие вещества в наличии на складе г. Алматы
Влияние на окружающую среду
Диэлектрическая проводимость
Коэффициент заправки
Применяется для защиты помещений без постоянного пребывания людей
Хладон 125 (HFC-125)
Опасен
Низкая ~0.95
Низкий 0.9 кг/л
Безопасен
Используется для тушения
в присутствии людей, имеет эффективные показатели
в присутствии людей, имеет эффективные показатели
Хладон 227ea
(HFC-227ea, FM-200)
(HFC-227ea, FM-200)
Безопасен
Высокая ~2.0
Высокий 1.1 кг/л
Безопасен
Высокая эффективность тушения огня, безопасен для людей и экологии
ФК-5-1-12
(Novec 1230, Фторкетон)
(Novec 1230, Фторкетон)
Безопасен
Высокая ~2.3
Высокий 1.2 кг/л
Применяемые ГОТВ. Сравнительные характеристики
Влияние на здоровье человека
Опасен
Наименование
и описание
и описание
все газовые огнетушащие вещества в наличии на складе г. Алматы
Влияние на окружающую среду
Диэлектрическая проводимость
Коэффициент заправки
Применяется для защиты помещений без постоянного пребывания людей
Хладон 125 (HFC-125)
Опасен
Низкая ~0.95
Низкий 0.9 кг/л
Безопасен
Используется для тушения
в присутствии людей, имеет эффективные показатели
в присутствии людей, имеет эффективные показатели
Хладон 227ea
(HFC-227ea, FM-200)
(HFC-227ea, FM-200)
Безопасен
Высокая ~2.0
Высокий 1.1 кг/л
Безопасен
Высокая эффективность тушения огня, безопасен для людей и экологии
ФК-5-1-12
(Novec 1230, Фторкетон)
(Novec 1230, Фторкетон)
Безопасен
Высокая ~2.3
Высокий 1.2 кг/л
Клапан Шредера
Клапан Шредера устанавливается на тело баллона, позволяя производить заправку / перезаправку модулей газового пожаротушения, минимизируя потери газового огнетушащего вещества.
В сравнении с аналогами, наше решение демонстрирует впечатляющую экономию. Рассмотрим конкретный пример:
В сравнении с аналогами, наше решение демонстрирует впечатляющую экономию. Рассмотрим конкретный пример:
Качественные компоненты обеспечивают продолжительную работу без необходимости частой замены
ДОЛГИЙ СРОК СЛУЖБЫ
Соответствует мировым стандартам качества и безопасности
Международная сертификация
Устойчивость к внешним воздействиям
Способен выдерживать вибрации, перепады температур и влажности без потери точности
Обеспечивает высокоточные показания давления, что критически важно для систем газового пожаротушения
ТОЧНОСТЬ ИЗМЕРЕНИЙ
Устанавливается на запорно-пусковое устройство модуля и обеспечивает надежный контроль давления
Манометр WIKA CL 1.6 немецкого производства
Европейское запорно-пусковое устройство «FiWaRec®»
Подтверждена европейской сертификацией и строгими стандартами качества
Высокая надежность
ТОЧНОСТЬ СРАБАТЫВАНИЯ
Обеспечивает быстрый и контролируемый выпуск огнетушащего вещества
Изготовлено из высококачественных материалов, устойчивых к коррозии и износу
ДОЛГОВЕЧНОСТЬ
Предназначено для герметичного удержания газового огнетушащего вещества в модуле под давлением и его быстрого, контролируемого выпуска при поступлении электро-импульса
Таким образом, использование клапана Шредера не только значительно уменьшает расходы на дозакупку ГОТВ при переосвидетельствовании, но и оптимизирует весь процесс обслуживания модулей пожаротушения, делая его более эффективным и экономичным
При переосвидетельствовании 10 модулей газового пожаротушения, каждый объёмом 100 литров и заправкой 100 кг газа, общий объём газа составляет 1000 кг. Осуществляя заправку/перезарядку модулей потери газа от общего объёма составят:
150 кг и более
менее 10 кг
через ЗПУ
через клапан Шредера
Согласно приказу министра по инвестициям и развитию Республики Казахстан от 30.12.2014 № 358, п.341 на верхней сферической части каждого баллона должны быть выбиты данные.
Баллоны без клеймения не допускаются к эксплуатации на территории Республики Казахстан. В случае проверки надзорными органами может быть выставлено поставноление о замене или доработке установленного оборудования
Пример клеймения баллона:
Баллоны без клеймения не допускаются к эксплуатации на территории Республики Казахстан. В случае проверки надзорными органами может быть выставлено поставноление о замене или доработке установленного оборудования
Пример клеймения баллона:
Клеймо баллона
Баллон штампосварной произведен в Казахстане
Значительно превышает стандартные сроки в отрасли и, соответственно, сокращает затраты на обслуживание системы газового пожаротушения и обеспечивает её длительную бесперебойную работу без вмешательства
Срок до первого освидетельствования 15 лет
Ввиду чего существенно снижаются долгосрочные затраты на замену оборудования, обеспечивая гарантию стабильности и надежности защиты объекта на десятилетия
Общий срок службы модуля не менее 30 лет
Баллоны, изготовленные в соответствии с ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением», не только гарантируют высокий уровень безопасности при эксплуатации в системах газового пожаротушения, но и обеспечивают исключительную долговечность и значительную экономическую выгоду в долгосрочной перспективе:

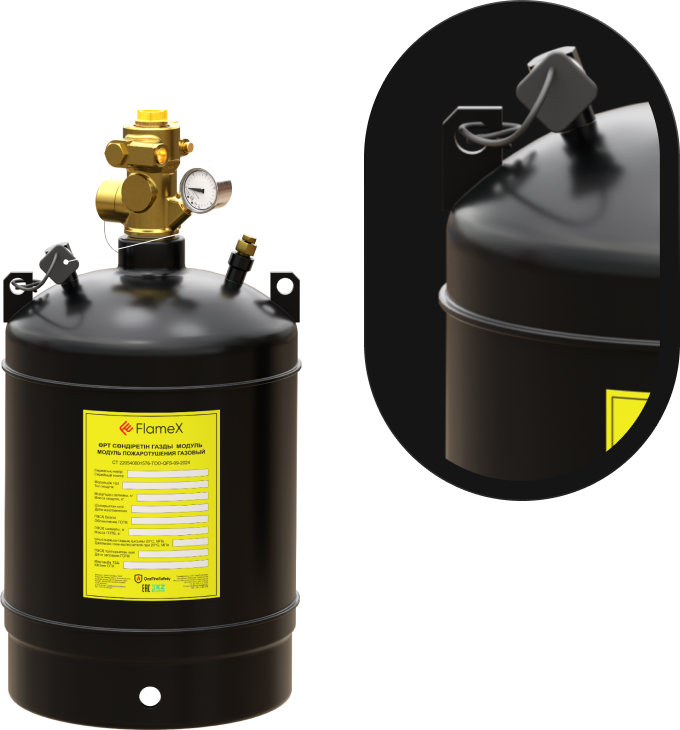

Сигнализатор утечки давления
Упрощение технического обслуживания
Обеспечивает постоянный контроль давления удаленно
Наличие сигнализатора помогает избежать потерь ГОТВ
Экономическая эффективность
Позволяет своевременно выявлять даже незначительные утечки газа
Раннее обнаружение утечек
п. 5.4.2.5 Величина протечки газа-вытеснителя, не должна превышать 10% от давления газа-вытеснителя, заправленного в модуль, при использовании модулей, содержащих сжиженные газы с газом-вытеснителем
но и значительно повышает эффективность и надежность системы газового пожаротушения в целом, исключая человеческий фактор.
Наличие СДУ не только обеспечивает соответствие нормативным требованиям СП РК 2.02−102−2022 «Пожарная автоматика для зданий и сооружений»:
ценой, безопасностью, качеством
Flamex - идеальный баланс между
Преимущества цилиндрических модулей «FLAMEX®»
Специальный завальцованный башмак баллона
Европейское
сертифицированное
ЗПУ «FiWaRec®»
сертифицированное
ЗПУ «FiWaRec®»
Клапан Шредера
Клеймо баллона согласно приказа №358 от 30.12.2014
Баллон штампосварной изготовлен согласно
ТР ТС 032/2013
ТР ТС 032/2013
Сертифицированный манометр Wika
Сигнализатор утечки давления газа-вытеснителя
Запорно-пусковое устройство «FiWaRec®»
ПринЦИП РАБОТЫ:
Газовое огнетушащее вещество под давлением выходит из модуля в распределительный трубопровод
При получении электро-импульса от панели управления открывается клапан запорно-пускового устройства (ЗПУ)
ЗПУ представляет собой клапан с двумя камерами, разделенными поршнем. В нормальном состоянии давление в камерах одинаково и клапан закрыт
Разница давлений заставляет поршень подняться, открывая клапан
Место подключения рукава пневмозапуска
4.
5.
6.
5.
6.
Мембранное предохранительное устройство
1.
3.
2.
Место установки 3 пускателей:
Место установки электромагнитного пускателя
- Устройство ручного пуска
- Устройство пневматического пуска
- Устройство пневматического пуска с ручным пускателем
Выпускное отверстие
Место установки манометра
Место установки манометра
Предназначено для герметичного удержания газового огнетушащего вещества в модуле под давлением и его быстрого, контролируемого выпуска при поступлении электро импульса.
ВЫСОКАЯ НАДЕЖНОСТЬ
Подтверждена европейской сертификацией и строгими стандартами качества
ТОЧНОСТЬ СРАБАТЫВАНИЯ
Обеспечивает быстрый и контролируемый выпуск огнетушащего вещества
ДОЛГОВЕЧНОСТЬ
Изготовлено из высококачественных материалов, устойчивых к коррозии и износу
Сигнализатор утечки давления
Наличие СДУ не только обеспечивает соответствие нормативным требованиям СП РК 2.02-102-2022 «Пожарная автоматика для зданий
и сооружений»:
и сооружений»:
Наличие сигнализатора помогает избежать потерь газового огнетушащего вещества
ДОЛГОВЕЧНОСТЬ
Позволяет своевременно выявлять даже незначительные утечки газа
РАННЕЕ ОБНАРУЖЕНИЕ УТЕЧЕК
Обеспечивает постоянный контроль давления удаленно
УПРОЩЕНИЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
п. 5.4.2.5 Величина протечки газа-вытеснителя, не должна превышать 10% от давления газа-вытеснителя, заправленного в модуль, при использовании модулей, содержащих сжиженные газы с газом-вытеснителем
но и значительно повышает эффективность и надежность системы газового пожаротушения в целом, исключая человеческий фактор:
Клапан Шредера
При переосвидетельствовании 10 модулей газового пожаротушения, каждый объёмом 100 литров и заправкой 100 кг газа, общий объём газа составляет 1000 кг.
Осуществляя заправку/перезарядку модулей потери газа от общего объёма составят:
Осуществляя заправку/перезарядку модулей потери газа от общего объёма составят:
Таким образом, использование клапана Шредера не только значительно уменьшает расходы на дозакупку ГОТВ при освидетельствовании, но и оптимизирует весь процесс обслуживания модулей пожаротушения, делая его более
эффективным и экономичным
эффективным и экономичным
через клапан Шредера
через ЗПУ
менее 10 кг
150 кг и более
В сравнении с аналогами, наше решение демонстрирует впечатляющую экономию. Рассмотрим конкретный пример:
Клапан Шредера устанавливается на тело баллона, позволяя производить заправку / перезаправку модулей газового пожаротушения, минимизируя потери газового огнетушащего вещества.
ДОЛГИЙ СРОК СЛУЖБЫ
Немецкое качество гарантирует стабильность работы даже в сложных условиях эксплуатации
НАДЁЖНОСТЬ
Обеспечивает высокоточные показания давления, что критически важно для систем газового пожаротушения
ТОЧНОСТЬ ИЗМЕРЕНИЙ
Качественные компоненты обеспечивают продолжительную работу без необходимости частой замены
Способен выдерживать вибрации, перепады температур и влажности без потери точности
НАДЁЖНОСТЬ
Немецкое качество гарантирует стабильность работы даже в сложных условиях эксплуатации
УСТОЙЧИВОСТЬ К ВНЕШНИМ ВОЗДЕЙСТВИЯМ
МЕЖДУНАРОДНАЯ СЕРТИФИКАЦИЯ
Соответствует мировым стандартам качества и безопасности
Манометр WIKA CL 1.6
Манометр Wika немецкого производства устанавливается
на запорно-пусковое устройство модуля и обеспечивает надежный контроль давления.
на запорно-пусковое устройство модуля и обеспечивает надежный контроль давления.
Клеймо баллона
Баллоны без клеймения не допускаются к эксплуатации на территории Республики Казахстан. В случае проверки надзорными органами может быть выставлено поставноление о замене или доработке установленного оборудования.
Рассмотрим пример клеймения баллона:
Рассмотрим пример клеймения баллона:
Согласно приказу министра по инвестициям и развитию Республики Казахстан от 30.12.2014 № 358, п. 341 на верхней сферической части каждого баллона должны быть выбиты данные.
СРОК ДО ПЕРВОГО ОСВИДЕТЕЛЬСТВОВАНИЯ 15 ЛЕТ
Значительно превышает стандартные сроки в отрасли и, соответственно, сокращает затраты на обслуживание системы газового пожаротушения и обеспечивает её длительную
бесперебойную работу без вмешательства
бесперебойную работу без вмешательства
Ввиду чего существенно снижаются долгосрочные затраты
на замену оборудования, обеспечивая гарантию стабильности и надежности защиты объекта на десятилетия
на замену оборудования, обеспечивая гарантию стабильности и надежности защиты объекта на десятилетия
ОБЩИЙ СРОК СЛУЖБЫ МОДУЛЯ НЕ МЕНЕЕ 30 ЛЕТ
Баллон штампосварной изготовлен в Казахстане согласно ТР ТС 032/2013
Баллоны, изготовленные в соответствии с ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением», не только гарантируют высокий уровень безопасности при эксплуатации в системах газового пожаротушения, но и обеспечивают исключительную долговечность и значительную экономическую выгоду в долгосрочной перспективе:
Место установки электромагнитного пускателя
Место установки 3 пускателей:
Мембранное предохранительное устройство
Выпускное отверстие
Место установки манометра
Место подключения рукава пневмозапуска
- Устройство ручного пуска
- Устройство пневматического пуска
- Устройство пневматического пуска с ручным пускателем
Принцип работы и конструкция ЗПУ
Газовое огнетушащее вещество под давлением выходит из модуля в распределительный трубопровод
Разница давлений заставляет поршень подняться, открывая клапан
ЗПУ представляет собой клапан с двумя камерами, разделенными поршнем. В нормальном состоянии давление в камерах одинаково и клапан закрыт
При получении электро-импульса от панели управления открывается клапан запорно-пускового устройства (ЗПУ)
Сертификация и паспорта
Выбирая нашу продукцию, вы получаете не только качественное оборудование, но и:
Cоответствие законодательству РК: сосуды поставляются с полным комплектом документации, что гарантирует их легальное использование в Казахстане
Защиту от штрафов и предписаний: наличие паспорта и инструкций обеспечивает успешное прохождение инспекций контролирующих органов
Прозрачность технических характеристик: паспорта содержат полную информацию о модуле и баллоне, что позволяет точно оценить параметры и возможности
Сертификат ТР EAЭС 043/2017
Руководство по эксплуатации
с паспортом на баллон
с паспортом на баллон
Сертификат о происхождении товара СТ KZ (баллон)
Сертификат ТР ТС 032/2013
Сертификат о происхождении товара СТ KZ (модуль)
Руководство по эксплуатации с паспортом на модуль
Согласно приказу Министра по инвестициям и развитию Республики Казахстан от 30 декабря 2014 года № 358, п. 173 гласит, что каждый сосуд должен поставляться заводом-изготовителем с паспортом и инструкцией по монтажу и ремонту. Исходя из этого, использование сосудов, работающих под давлением без соответствующей документации недопустимо на территории Республики Казахстан
2000 кв.м. площадь производства в Алматы
Выгодные цены от производителя и не только:
Собственное производство в Казахстане позволяет снижать себестоимость продукции и сокращать сроки доставки партнерам. Каждая партия проходит тестирование с помощью контрольных приборов, проверяющих соответствие заявленным характеристикам и требованиям СП РК. Это гарантирует качество продукции и снижает риски для наших клиентов. Мы непрерывно совершенствуем внутренние процессы и производственные технологии, реализуя принципы ESG — окружающая среда, социальная ответственность, управление
Комплексную поддержка на всех этапах проекта: от технического сопровождения до его полной реализации:
— Бесплатная подготовка проекта в полном соответствии с действующими в Казахстане нормами и сводами правил;
— Помощь в прохождении государственной экспертизы;
— Отсрочка платежа и партнерские программы для монтажных компаний и проектировщиков;
— Бесплатная доставка по г. Алматы и области или до терминала транспортной компании.
— Бесплатная подготовка проекта в полном соответствии с действующими в Казахстане нормами и сводами правил;
— Помощь в прохождении государственной экспертизы;
— Отсрочка платежа и партнерские программы для монтажных компаний и проектировщиков;
— Бесплатная доставка по г. Алматы и области или до терминала транспортной компании.
Остались вопросы?
Заполните форму, с вами свяжется специалист по газовому пожаротушению
г. Алматы, пр. Рыскулова, 232/2
Отправляя форму, я даю согласие на обработку персональных данных
